Ce este un centru de găurire pe 6 fețe și când merită investiția
Alegerea unui utilaj CNC pentru găurirea panourilor influențează productivitatea, precizia și organizarea procesului de fabricație a mobilierului. Pentru producătorii care prelucrează PAL și MDF, un centru de găurire pe 6 fețe permite realizarea automată a mai multor operații într-un singur ciclu de lucru, reducând manipularea manuală a pieselor.
Dar când merită investiția într-un astfel de utilaj? Ce operații poate realiza și cum alegeți modelul potrivit pentru producția dumneavoastră?
În acest articol, analizăm principiul de funcționare al unui centru de găurire pe 6 fețe, criteriile de selecție și diferențele dintre două soluții din portofoliul Accesoria Machine Systems: Excitech EHS 1224 SEC și Excitech EHSW 1228 C.
Ce este un utilaj CNC de găurire pe 6 fețe?
Un centru de găurire pe 6 fețe este un utilaj CNC destinat prelucrării automate a panourilor, prin realizarea operațiilor de găurire și, în funcție de configurație, de frezare. Acesta poate prelucra suprafețele și muchiile piesei într-o singură prindere, fără ca operatorul să fie nevoit să întoarcă manual panoul pentru a continua prelucrarea pe partea opusă.
În producția de mobilier, tehnologia este utilizată pentru pregătirea componentelor care urmează să fie asamblate, precum lateralele corpurilor, polițele și alte repere din panouri.
În funcție de configurația utilajului, operațiile realizate pot include:
Găuri verticale pe suprafața panoului, pentru montarea feroneriei și a elementelor de asamblare.
Găuri orizontale pe muchiile piesei, pentru îmbinări și sisteme de fixare.
Operații de frezare compatibile cu sculele și echiparea utilajului.
Prelucrări pentru anumite tipuri de îmbinări și sisteme de asamblare.
Succesiuni de operații programate, realizate în cadrul aceluiași ciclu de lucru.
Principalul avantaj al găuririi pe 6 fețe constă în reducerea manipulărilor și a repoziționărilor manuale. Astfel, procesul poate deveni mai eficient și mai ușor de standardizat, iar riscul erorilor asociate poziționării repetate a pieselor poate fi redus.
Care este diferența dintre un centru de găurire pe 6 fețe și un centru CNC de frezare?
CNC este abrevierea pentru Computer Numerical Control, adică o comandă numerică prin calculator. Termenul descrie o categorie largă de utilaje care execută operații de prelucrare pe baza unor programe.
Un centru de găurire pe 6 fețe este conceput în special pentru realizarea automată a găurilor pe suprafețele și muchiile panourilor, precum și pentru alte operații compatibile cu echiparea sa.
Un centru CNC de frezare este destinat prelucrărilor realizate cu scule rotative, precum caneluri, decupaje, contururi și forme specifice, în funcție de configurație și de software.
Cele două categorii nu se exclud reciproc. Unele centre de găurire pe 6 fețe pot realiza și operații de frezare, iar alegerea trebuie făcută în funcție de piesele fabricate, de prelucrările necesare și de nivelul de flexibilitate urmărit.
Excitech EHS 1224 SEC sau Excitech EHSW 1228 C?
În portofoliul Accesoria Machine Systems sunt disponibile două soluții Excitech pentru găurire pe 6 fețe. Ambele permit realizarea operațiilor fără întoarcerea manuală a piesei între fețele prelucrate, însă diferă prin dimensiunile maxime ale panourilor și prin configurația grupurilor de prelucrare.
1. Excitech EHS 1224 SEC – pentru producție variată

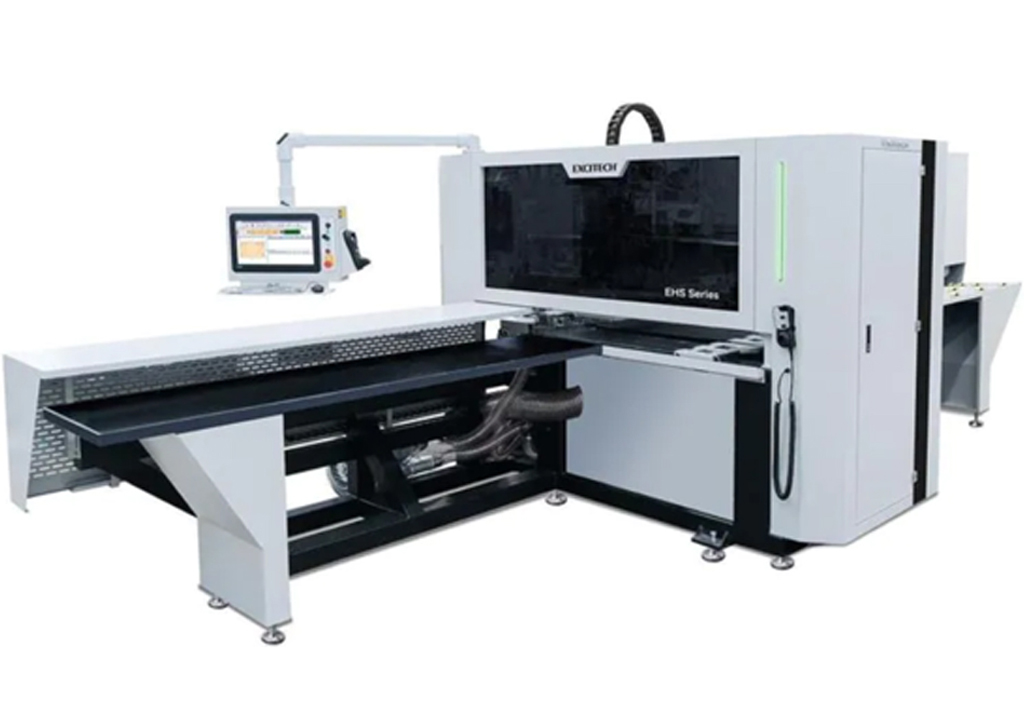

Excitech EHS 1224 SEC este un centru CNC de găurire și frezare pe 6 fețe, destinat producătorilor de mobilier care urmăresc automatizarea operațiilor și reducerea intervențiilor manuale.
Utilajul realizează găurire verticală și orizontală, dispune de schimbare automată a sculelor și permite prelucrarea mânerelor integrate. Cititorul de coduri de bare și integrarea software-ului CAM pot facilita identificarea pieselor și conectarea utilajului la procesele digitale de producție.
Configurația sa poate fi luată în considerare de atelierele și fabricile care doresc să automatizeze găurirea, inclusiv în cazul producției cu repere variate.
Caracteristici tehnice:
- Dimensiune maximă a piesei: 2440 × 1200 × 50 mm
- Dimensiune minimă a piesei: 200 × 50 × 10 mm
- Electromandrină superioară ATC: 6 kW
- Electromandrină inferioară MTC: 3,5 kW
- Grup superior: 22 de poziții de prelucrare, conform configurației publicate
- Grup inferior: 9 mandrine verticale
- Magazie de scule: 4 + 1 poziții
Excitech EHS 1224 SEC este potrivit pentru producția variată, inclusiv serii mici, precum și pentru fabricile care doresc să automatizeze găurirea și să reducă erorile de poziționare.
2. Excitech EHSW 1228 C – pentru cerințe extinse de prelucrare și automatizare
Excitech EHSW 1228 C este un centru CNC de găurire pe 6 fețe, echipat pentru realizarea operațiilor de găurire și frezare într-o singură prindere.
Pe lângă schimbarea automată a sculelor și grupul inferior de găurire, modelul dispune de un sistem integrat de detectare a grosimii panoului. Această funcție contribuie la identificarea unor situații precum introducerea accidentală a mai multor panouri suprapuse sau a unor piese cu dimensiuni necorespunzătoare.
Capacitatea de prelucrare a pieselor mai lungi decât cele acceptate de modelul EHS 1224 SEC reprezintă un criteriu important în alegerea echipamentului.
Caracteristici tehnice:
- Dimensiune maximă piesă: 2800 × 1200 × 50 mm
- Dimensiune minimă piesă: 200 × 30 × 10 mm
- Viteză de poziționare axa X: 80 m/min
- Viteză de poziționare axa Y: 130 m/min
- Viteză de poziționare axa Z: 30 m/min
- Electromandrina ATC superioară: 6 kW
- Electromandrina MTC inferioară: 3,5 kW
- Număr scule grup superior: 2 x 22 (26 verticale + 16 orizontale + 2 pânze)
- Număr mandrine grup inferior: 9 verticale
- Magazie automată scule: 7
Cum alegeți între cele două modele?
Dacă dimensiunile reperelor pe care le prelucrați se încadrează în capacitatea modelului EHS 1224 SEC, acesta poate fi o soluție potrivită pentru automatizarea operațiilor de găurire și frezare pe 6 fețe. Dacă aveți nevoie să prelucrați piese cu lungimi de până la 2800 mm și doriți funcții suplimentare de control al grosimii panoului, merită să luați în considerare modelul EHSW 1228 C. Pentru a face alegerea potrivită, analizați și tipurile de operații necesare, configurația grupurilor de prelucrare, compatibilitatea software-ului și modul în care utilajul se integrează în fluxul dumneavoastră de producție.
Când merită investiția într-un centru de găurire pe 6 fețe?
Investiția într-un astfel de utilaj merită analizată atunci când găurirea și manipularea panourilor limitează capacitatea de producție sau implică numeroase intervenții manuale.
Când aceeași piesă necesită mai multe operații de găurire
Dacă un reper trebuie găurit atât pe suprafață, cât și pe muchii, întoarcerea și repoziționarea manuală pot prelungi procesul. Prelucrarea pe 6 fețe într-o singură prindere reduce aceste intervenții și simplifică succesiunea operațiilor.
Când trebuie prelucrate multe repere diferite
În producția de mobilier la comandă, dimensiunile și programele de prelucrare se pot schimba frecvent. Comanda numerică, schimbarea automată a sculelor și identificarea pieselor, acolo unde aceste funcții sunt disponibile, pot facilita trecerea de la un reper la altul.
Când este importantă repetabilitatea
Repoziționarea repetată a panourilor poate introduce erori de poziționare. Automatizarea contribuie la reducerea acestor riscuri și la obținerea unor rezultate repetabile, cu condiția programării corecte și a respectării parametrilor de prelucrare.
Când crește volumul comenzilor
Dacă fabrica trebuie să prelucreze mai multe repere într-un interval de timp limitat, merită analizat timpul total consumat pentru găurire, manipulare, setare și verificare. Un centru de găurire pe 6 fețe poate reduce o parte dintre acești timpi. Beneficiul real depinde însă de configurația utilajului, de complexitatea pieselor, de organizarea fluxului de lucru și de gradul de utilizare a echipamentului.
Întrebări frecvente despre utilajele centre de găurire pe 6 fețe
Ce dimensiuni de panouri pot fi prelucrate cu un centru de găurire pe 6 fețe?
Dimensiunile depind de modelul și configurația utilajului. De exemplu, Excitech EHS 1224 SEC acceptă piese de până la 2440 × 1200 × 50 mm, iar Excitech EHSW 1228 C permite prelucrarea pieselor de până la 2800 × 1200 × 50 mm.
Un centru de găurire pe 6 fețe poate realiza și operații de frezare?
Da, dacă modelul și configurația permit aceste operații. Excitech EHS 1224 SEC și EHSW 1228 C pot realiza atât găurire, cât și operații de frezare compatibile cu echiparea lor.
Este potrivit un centru de găurire pe 6 fețe pentru mobilierul la comandă?
Poate fi o soluție potrivită atunci când sunt necesare numeroase operații de găurire, există multe repere diferite și se dorește reducerea manipulării manuale. Alegerea depinde de dimensiunile pieselor, de complexitatea prelucrărilor și de volumul de lucru.
Care este diferența dintre un centru de găurire pe 6 fețe și unul de găurire convențional?
Un centru de găurire pe 6 fețe poate realiza operații pe suprafețele și muchiile panoului fără întoarcerea manuală a acestuia între operații. În cazul unui utilaj convențional, succesiunea prelucrărilor și numărul de repoziționări depind de construcția și configurația echipamentului.
Căutați un centru de găurire pe 6 fețe potrivit pentru producția dumneavoastră?
Fiecare fabrică are propriile cerințe, de la dimensiunile pieselor până la volumul de lucru și operațiile necesare. Echipa Accesoria Machine Systems vă poate ajuta să găsiți soluția potrivită, în funcție de nevoile producției dumneavoastră. Contactați-ne pentru mai multe detalii!
